高压电源整流电路

高压电源整流电路

1，半波多倍压电路

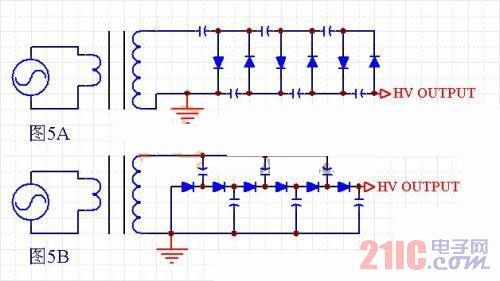

半波多倍压电路有两种结构，一种是图5A的结构，这是基本的也是最常见的高压电源倍压整流电路了。这种电路的优点是：结构简单，二极管和电容的电压应力都不高，变压器的输出电压也不算高。缺点是：带负载能力较差，倍压阶数越高则电压跌落越多，最终存在一个极限倍压阶数。超过这个阶数，电压不再升高，反而会下降。另一种是图5B的结构，这种电路的带载能力强一些，但是电容的电压应力很高。

2，全波多倍压电路

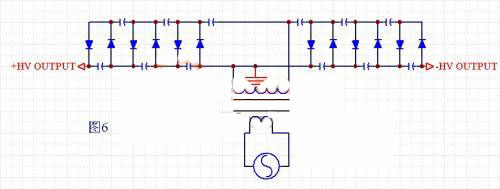

电路结构见图6，这其实是半波多倍压电路的拓展结构。可以同时的到正负高压。当然，如果把其中端高压接地，把变压器次级悬浮，也是可以的。这样做的好处是，得到同样的高压，只需要有半波多倍压一半的阶数就可以得到了。那么电压跌落和纹波都小很多。缺点是：假如采用某端高压接地，高压变压器次级悬浮的方式，对高压变压器的绝缘要求很高。假如高压变压器次级接地的话，那么得到的是正负高压，使用上不是很方便。

3，抽头式双半波多倍压电路

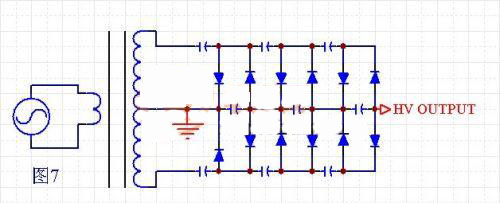

电路结构见图7，这种结构的特点是高压变压器的次级带中间抽头。这种结构的优点是：倍压的电压跌落比半波多倍压方式小很多。纹波也小很多。缺点是：变压器的次级需要抽头，输出同样的高压，变压器的次级匝数增加了一倍。元件多，成本高。
