直流电源设备是电力系统不可缺少的辅机设备。供给断路器分合闸用电，后备电池充电以及二次回路的仪器仪表等低压设备用电都采用直流电源。目前国内发电厂及变电站使用的直流电源设备已广泛采用高频整流模块为功率单元，为了对整个直流系统进行合理的实时监控、管理，本文设计了一种基于西门子s7-200PLC[1]的高频直流监控器。其功能主要是实时采集直流系统的电压、电流及供电支路的开关状态等运行参数，并对数据进行分析处理，判断直流系统的运行工况，并根据pid控制理论进行实时运行控制和故障处理，并对蓄电池进行在线监测，为电力综合自动化控制系统提供安全、稳定、可靠的直流电源。

 系统硬件组成及工作原理

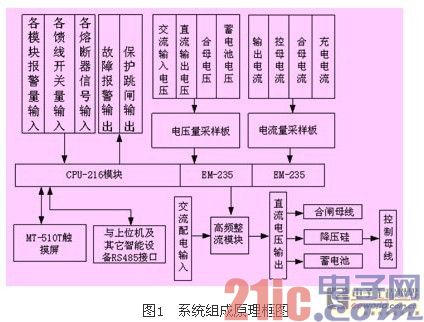

系统硬件组成原理框图如图1所示。系统主要由高频直流监控器(以下简称监控器)、模拟量采样板、高频整流模块等组成。其中监控器是整个系统的核心部分，主要由西门子s7-216cpu配以em-235模拟量模块、台湾人机电子mt-510t触摸屏等组成。
