晶体管可调稳压电源的设计制作

电子受好者在维修收音机等实践中.常需要一台直流稳压电源，代替电池作为电源之用。

笔者设想用市面有卖的元器件，设计制作一台简易晶体管可调稳压电源，自己DIY出来，还是很成功的。喜悦之情是不用言表了。

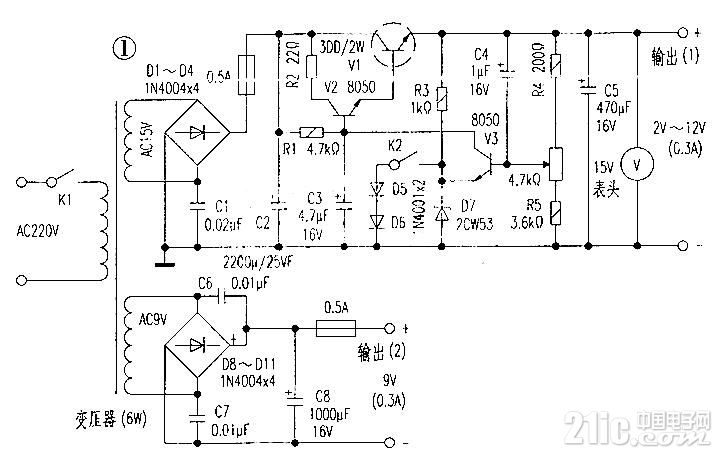

这台稳压电源按图1原理图的要求.采购了如图2(略)所示的元件。线路板可以用玻璃纤维板按图3(略)、图4(略)所示，用小钢锯加工而成。再用电钻或手摇钻，按圈4(略)所示位置打好小孔。用φ1.3mm的空心铆钉铆好备用。穿线孔和安装孔处是不用铆钉的。所焊接好的串成品如图5(略)、图6(略)所示。

在电子零件齐全的情况下，笔者一直设想着用什么来做外壳。想到了用塑料饭盒来做外壳，笔者就到小百货商场去试购。最后看到有一种塑料调味品盒(见图7(略))比较合适.就购买来制作。最难加工的也就是外壳.笔者按照部件要求用手摇钻和锉刀加工或以作备用.有条件的话，可以在箱体上喷上白漆，这样显得比较美观。

箱体加工好了，就可以装配了。先要将表头和接线柱安装好，因为这两件螺丝在下层，不先安装好，上面先装好了，下面就换不到了.不好装配操作。

笔者将线路板焊接连线好后，要实现整体安装连线。爱好者只要按原理图和照片实物进行安装，就会成功。当然在通电前先要仔细核对图纸和线路，确认无误后，方能进行通电试验了。

一般安装无误.通电后就能够在电压表上出现电压。该电源可调节范围是2V~12.5V左右，效果是可以的。在电压可调节范围内，满负荷(0.3A时)电压跌幅在5%以内，符合简易可调稳压电源要求的。接收音机试听后，很静，交流声和调制交流声都没有，就像用上新电池一样，是一件很好的自制电子产品。值得电子爱好者模仿制作。

另一组是整流滤波输出，不稳压，可以当备用电源用。
